在线留言在线留言收藏本站收藏本站手机网站手机网站网站地图网站地图改性、染色塑料颗粒生产厂家---- 青岛中新华美塑料有限公司官网

中新华美

专注为您提供染色、改性塑料定制服务

服务热线:400-606-8757一对一定制改性塑料、染色塑料解决方案

改性塑料

影响工程塑料注塑件欠注的主要因素哪些?如何解决!

来源:中新华美官网 发布日期: 2018.06.27
信息摘要:
影响工程塑料注塑件欠注的主要原因是流动阻力过大,造成熔体无法继续流动。影响熔体流动长度因素包括:制件壁厚、模具温度、注塑压力、熔体温度和材料…

影响工程塑料注塑件欠注的主要原因是流动阻力过大,造成熔体无法继续流动。影响熔体流动长度因素包括:制件壁厚、模具温度、注塑压力、熔体温度和材料成分。这些因素如果处理不好都会造成注塑件欠

1、设备选型不当

在用选设备时,注塑机的最大注射量必须大于塑件及水口总重,而注射总重不能超出注塑机塑化量的85%。注塑机的注射能力小于塑件重量。应换用较大规格的注塑机

2、供料不足

目前常用的控制加料的办法是定体积加料法,其辊料量与原料的果粒经是否均一,加料口底部有无“架桥”现象。若加料口处温度过高,也会引起落料不畅。对此,应疏通和冷却加料口。

3、料流动性差

原料流动性差时,模具的结构参数是影响欠注的主要原因。因此应改善模具浇注系统的滞流缺陷,如合理设置浇道位置,扩大浇口,流道和注料口尺寸,以及采用较大的喷嘴等。同时可在原料配方中增加适量助剂改善树脂的流动性能。

4、润滑剂超量

如果原料配方中润滑剂量太多,且射料螺杆止逆环与料筒磨损间隙较大时,熔料在料筒中回流严重会引起供料不足,导致欠注。对此,应减少润滑剂用量及调整料筒与射料螺杆及止逆环间隙,修复设备。

5、冷料杂质阻塞料道

当熔料内的杂质堵塞喷嘴或冷料阻塞

浇口及流道时,应将喷嘴折下清理或扩大模具冷料穴和流道截面。

6.浇注系统设计不合理

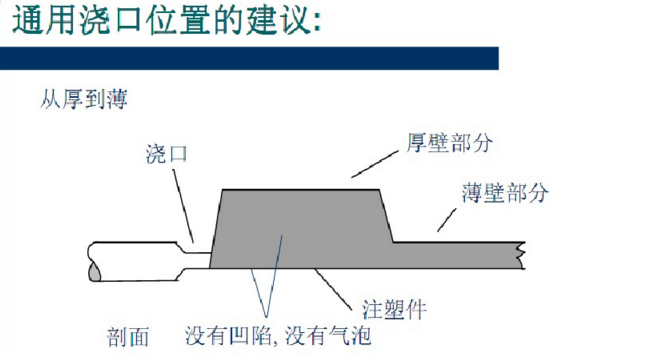

  浇注系统设计建议


一模多腔时,往往因浇口和浇道平衡设计不合理导致塑件外观缺陷。设计浇注系统时,要注意浇口平衡,各型腔内塑件的重量要与浇口大小成正比,使各型腔能同时充满,浇口位置要选择在厚壁处,也可采用分流道平衡布置的设计方案。

若浇口或流道小,薄,长,熔料的压力在流动过程中沿程损失太大,流动受阻,容易产生填充不良。对此应扩大流道截面和浇口面积,必要时可采用多点进料的方法。

7.  模具排气不 塑件结构设计不合理

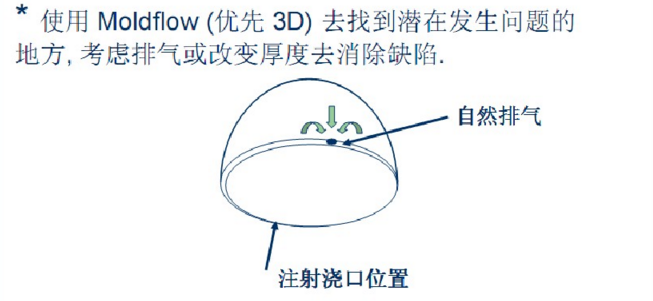

解注塑件欠注分析

模具内因排气不良而残留的大量气体受到流料挤压,产生大于注射压力的高压时,就会阻碍熔料充满型腔造成欠注。对此,应检查有无设置冷料穴或其位置是否正确,对于型腔较深的模具,应在欠注的部位增设排气沟槽或排气孔;

在合模面上,可开设深度为0.02~0.04mm,宽度为5~10mm的排气槽,排气孔应设置在型腔的最终充模处。

使用水分及易挥发物含量超标的原料时也会产生大量的气体,导致模具排气不良。此时,应对原料进行干燥及清除易挥发物。

当塑件厚度与长度不成比例,形体十分复杂且成型面积很大时,熔料很容易在塑件薄壁部位的入口处流动受阻,使型腔很难充满。因此,在设计塑件的形体结构时,应注意塑件的厚度与熔料充模时的极限流动长度有关。

8、模具温度太低

熔料进入低温模腔后,会因冷却太快而无法充满型腔的各个角落。因此,开机前必须将模具预热至工艺要求的温度,刚开机时,应适当节制模具内冷却水的通过量。若模具温度升不上去,应检查模具冷却系统的设计是否合理

9、熔料温度太低

通常,在适合成型的范围内,料温与充模长度接近于正比例关系,低温熔料的流动性能下降,使得充模长度减短。当料温低于工艺要求的温度时,应检查料筒加料器是否完好并设法提高料筒温度。刚开机时,料筒温度总比料筒加热器仪表指示的温度要低一些,应注意将料筒加热到仪表温度后还需怛温一段时间才能开机。如果为了防止熔料分解不得不采取低温注射时,可适当延长注射循环时间,克服欠注。对于螺杆式注塑机,可适当提高料筒前部区段的温度。

10、喷嘴温度太低

在注射过程中,喷嘴是与模具相接触的,由于模具温度一般低于喷嘴温度,且温差较大,两者频繁接触后会使喷嘴温度下降,导致熔料在喷嘴处冷冻。

如果模具结构中没有冷料穴,则冷料进入型腔后立即凝固,使助塞在后面的热熔料无法充满型腔。因此,在开模时应使喷嘴与模具分离,减少模温对喷嘴温度的影响,使喷嘴处的温度保持在工艺要求的范围内。如果喷嘴温度很低且升不上去,应检查喷嘴加热器是否损坏,并设法提高喷嘴温度,否则,流料的压力损失太大也会引起欠注。

11、注射压力或保压不足

注射压力与充模长度接近于正比例关系,注射压力太小,充模长度短,型腔填充不满。对此,可通过减慢注射前进速度,适当延长注射时间等办法来提高注射压力。在注射压力无法进一步提高的情况下,可通过提高料温,降低熔料粘度,提高熔体流动性能来补救。值得注意的是若料温太高会使熔料热分解,影响塑件的使用性能。此外,如果保压时间太短,也会导致填充不足。因此,应将保压时间控制在适宜的范围内,但需要注意,保压时间过长也会引起其它故障,成型时应根据塑件的具体情况酌情调节。

12、注射速度太慢

注射速度与充模速度直接相关。如果注射速度太慢,熔料充模缓慢,而低速流动的熔体很容易冷却,使其流动性能进一步下降产生欠注。对此,应适当提高注射速度。但需注意,如果注射速度太快,很容易引起其它成型故障。

     青岛中新华美塑料有限公司作为奇美投资的改性  、染色 塑料颗粒加工企业,  20年来从未改变,技术精湛、实力雄厚,长期供货稳定,满足您在染色塑料、改性塑料、奇美原材料的需求,服务热线: 400-606-8757    13792886757  (微信同号)

推荐资讯
汽车用材料以塑代刚化趋势成型,汽车专用塑料材料将迎来高速发展

汽车用材料以塑代刚化趋势成型,汽车专用塑料材料将迎来高速发展

随着汽车生产量的逐年增加,汽车专用塑料材料的用量也在不断增加,车用改性塑料材料的技术也在不断创新,车用塑料材料主要以节能、环保和质轻为主,因此,节约能源已成为汽车制造业所关注的重点。汽车的小型化和轻量化是节约能源的有效措施。
2017-08-30
阻燃PP塑料不止用于家电行业

阻燃PP塑料不止用于家电行业

很多人一听到阻燃PP塑料都以为是应用到家电材料上面的,其实这只是阻燃PP塑料的一种应用而已。鉴于它有阻燃特性,其实在很多领域都有它的用武之地,在这里就谈一下阻燃PP在汽车上面的应用。众所周知,汽车在整个的运行过程当中,温度最高的地方除了轮胎,就是发动机了。发动机的制作材料是一种非常特别的金属材料,它......
2017-06-27
2013年3月2日中新华美董事长殷永祥先生接受中国青年网采访

2013年3月2日中新华美董事长殷永祥先生接受中国青年网采访

让年轻人有幸福感、归属感。3月2日午后,许多委员聚集在某住地酒店的咖啡吧内,就自己的提案进行着热切的交流。在众多委员中,有一位引起了记者的注意。他头发已渐花白,但却手拿纸笔,一副小学生上课的认真模样,回答记者的提问也多以询问为主。这是企业家殷永祥先生,他经营的企业每年年产值过亿。但作为政协委员,......
2017-06-22

咨询热线

400-606-8757
